Serie VSR

Temperatura massima (°C)

Serie VSR

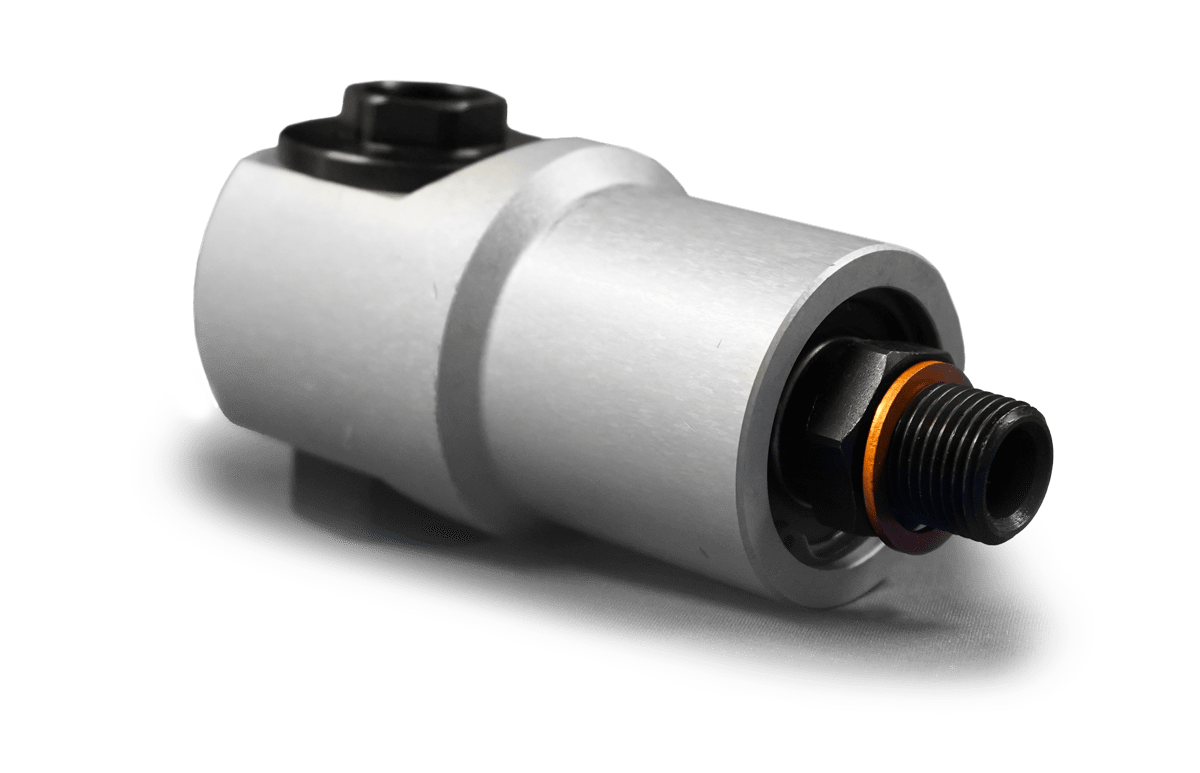

GIUNTO ROTANTE CON VALVOLA SCARICO RAPIDO INTEGRATA

5.000

Rotazione (giri/min)

Pressione massima (bar)

Descrizione

Le valvole di scarico rapido pneumatiche sono utilizzate in combinazione dei cilindri pneumatici allo scopo di aumentare la velocità e di ridurre la contropressione. Il loro impiego migliora le prestazioni del sistema e contribuisce a ridurre le dimensioni dei cilindri.

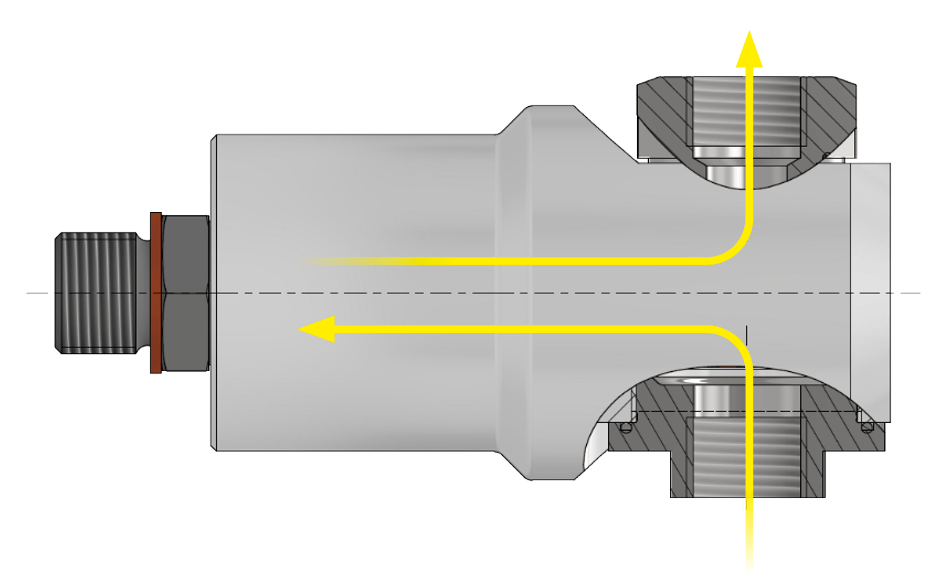

COME FUNZIONA?

L’aria entra nell’ingresso “I” e spostando la guarnizione tampone, passa direttamente all’utilizzo “U”.

Quando viene a mancare l’aria in “I” l’aria in “U” per differenza di pressione, sposta la guarnizione tampone escludendo “I” per uscire dallo scarico “S”.

Allo scopo di migliorare l’efficienza del sistema, OMPI progetta e realizza la Serie VSR, un giunto rotante con valvola di sarico rapido integrata.

La Serie VSR consente di:
▪️Diminuire l’angolo di frenata
▪️Aumentare le prestazioni della macchina
▪️Ridurre al minimo l’ingombro giunto-valvola

Caratteristiche
▪️Rispetta le norme ISO 4414:2012 e PED 2014/68/UE
▪️Filettature standard, NPT/NPTF, BSPT, BSPP, UN/UNF, SAE e METRICO
▪️Disponibile con silenziatori incorporati
▪️Un’ampia gamma di pressioni di esercizio
▪️Approvazioni ATEX su richiesta

Principali applicazioni industriali
▪️Presse
▪️Automazione
